供應冷卻器418#

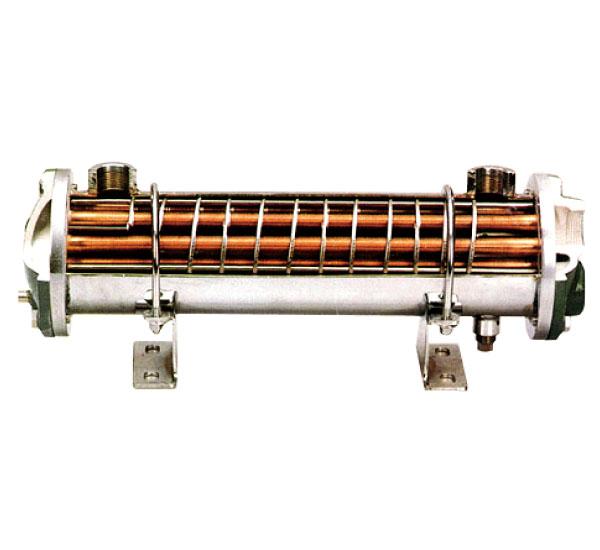

本系列產品是采用了最優化的螺旋板導流結構與最先進的三維外肋翅片管相結合的新一代高效換熱器。這種新型結構極大地提高了其換熱效率，使產品真正達到了高效節能省材的目的：
1、產品換熱面積大，體積小。換熱面積是同體積的螺紋翅片管換熱器的2~3倍；
2、傳熱效率高。在同等條件下，傳熱效率是相同體積的螺紋翅片管換熱器的2~4倍；
3、螺旋導流板及傳熱管的加工技術先進，產品生產工藝性好、生產效率高，產品質量穩定；
4、本系列產品能在低溫差范圍下進行熱量交換，能充分利用低品位能源，管程所需的冷卻水量少；
5、本系列產品適應介質及工況范圍廣，殼程工作介質壓降??；
6、本系列產品特別適用于注塑機、油壓機和空壓機等。不適用于污濁介質的冷卻。
三、YSR系列產品性能曲線
1 殼程流體為ISO VG32液壓油，要求其油入口溫度保持在65℃左右；
2 管程流體為循環冷卻水，冷卻水入口溫度30℃；
3 性能曲線上的兩種符號●和○分別表示換熱器殼程介質在額定流量下的壓力損失0.1MPa和0.15MPa；
YSR-3U 冷卻水量20L/min YSR-4U 冷卻水量30L/min
YSR-5U 冷卻水量50L/min
特別提示：以上性能曲線為在特定條件下測定的結果，在實際使用工況有異時，請與我公司聯系，我們將提供詳細的性能計算書，為您選擇最合適的換熱器。
四、YSR系列產品快速選型方法
1 確定需要交換的熱量Q（Kcal/hr）
1.1 根據油液的溫度要求和流量計算
式中：C—油的比熱；ρ—油的密度；Ws—油的流量；T1—油的入口溫度；T2—油的出口溫度
1.2 根據液壓系統發熱量計算
液壓系統有不同的類型，其輸入功率約20％～50％轉化為熱量。據此可以計算系統的熱量。
式中：Pr—液壓系統的輸入功率
2 根據性能曲線選擇換熱器型號
根據液壓油的流量和需要交換的熱量查性能曲線，交點上方的曲線的型號都是可以選用的換熱器型號。在選型時應考慮系統的壓力損失不能太大。
3 補充說明
換熱器的使用條件可能與其性能測試的條件有區別。油粘度小、水流量大、油溫與水溫溫差大時，可選用偏小的型號；反之，選取偏大的型號。另外，還要考慮長時間使用產 生水垢后換熱器效率下降的影響。
五、YSR系列產品使用注意事項
1 當本產品傳熱管材質為紫銅時，則管程只適用于淡水，并要求客戶所使用的水質符合工業用水標準的要求；
2 殼程使用壓力不大于1.0MPa，殼程使用壓力不大于0.5MPa；
3 在較長時間不使用時，請將換熱器中的殘留冷卻水放出；
4 每六個月至少清洗傳熱管內側一次。傳熱管內側的水垢較多時，請選用能溶解水垢的酸堿度偏中性的清洗劑浸泡，然后用清水和軟毛刷將其沖洗干凈。特別注意不要在換熱器內殘留清洗劑。
